Yetkin mühendis kadrosuyla ÖZGÖKÇE Elektrik istenilen standartlara göre projelendirme çalışmaları yapılmaktadır. Bu kapsamda projelendirme üç aşamadan oluşmaktadır.
– Teklif Hazırlama
– Elektrik Dizayn
– Mekanik Dizayn
Yağlı Tip Transformatörler
Çekirdek, kristalleri yönlendirilmiş 0.30, 0.27 ve 0.23 mm kalınlığında M5, M4 silisyum alaşımlı saclardan imal edilmektedir. Manyetik devrenin geçiş bölgelerinde 45 derece eğik kesimli saclar kullanılmaktadır. Manyetik devrede kullanılan bütün saclar CNC kontrollü kesme makinelerinde kesilerek projeye göre çekirdek imalatı gerçekleştirilmektedir. Manyetik devre kesimi ve dizimi, step-lab denilen demir kayıplarını minimum düzeye indirmeye yarayan bir metot ile yapılmaktadır. Çapraz ve boyuna step-lab uygulamaları ile nüve dizilmektedir.
Ayrıca, bacak ve boyunduruk kesitlerimiz eşit olup çok kademeli ve teorik olarak yuvarlak kesitlidir. Çekirdek sacları U profil ve boyunduruk içinden izole borular ile geçen çelik saplamalar ile sıkıştırılmak suretiyle gürültü seviyeleri en aza indirilmiştir.
Kuru Tip Transformatörler
Çekirdek, kristalleri yönlendirilmiş 0.30, 0.27 ve 0.23 mm kalınlığında M5, M4 silisyum alaşımlı saclardan imal edilmektedir. Manyetik devrenin geçiş bölgelerinde 45 derece eğik kesimli saclar kullanılmaktadır. Manyetik devrede kullanılan bütün saclar CNC kontrollü kesme makinelerinde kesilerek projeye göre çekirdek imalatı gerçekleştirilmektedir. Manyetik devre kesimi ve dizimi, step-lab denilen demir kayıplarını minimum düzeye indirmeye yarayan bir metot ile yapılmaktadır. Çapraz ve boyuna step-lab uygulamaları ile nüve dizilmektedir.
Üretim Aşamaları

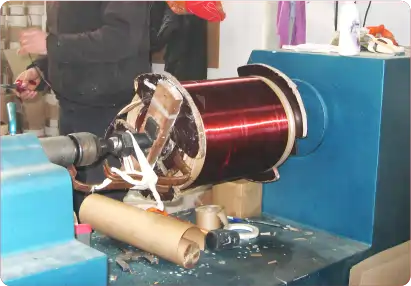

I-Primer sargılar:
Düşük akımlarda yuvarlak Emaye kaplı bakır bobin telleri,yüksek akımlarda kağıt
izoleli yassı bakır iletkenlerle sarılan yüksek gerilim sargılarımızın kat araları saf selülozdan imal edilmiş çeşitli kalınlıklarda ve tiplerde yalıtkan malzemeler kullanarak izole edilmektedir.
II-Sekonder sargılar:
Kağıt izoleli yassı bakır iletkenler igne oyası gibi özenle kullanılarak sarılmaktadır.
Uygun yöntemlerle E tipi formunda üretilen nüvelerimizde M5 0.30 mm
kalınlığında manyetik akı taşıma kapasitesi yüksek,yönlendirilmiş
silisyumlu saçlar kullanılmakta ve bu şekilde ürünlerimizdeki demir kayıpları ve ses seviyesi düşük tutulmaktadır.

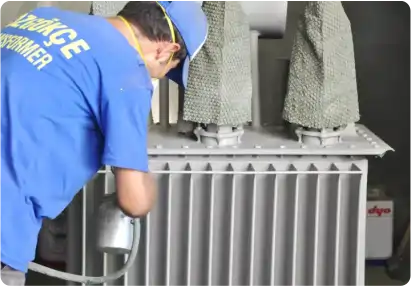

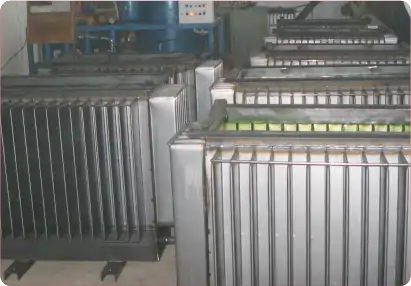

Ürünlerimizde işletme koşullarından kaynaklanan paslanma ve korozyon gibi olumsuzlukların yaşanmaması için tankın kimyasal yöntemlerletemizlenen yüzeyleri epoxy malzeme ile astarlandıktan sonra RAL 7033 renginde son kat endüstriyel boya ile boyanır.Satın aldığınız her ÖZGÖKÇE marka transformatör TS 267 EN 60076 ürün standardının tüm şartlarına uygun
olarak imal edilmektedir. Dolayısıyla, ürünlerimiz ilgili standardın öngördüğü bütün rutin testlerden geçirilmekte, müşteri talebi doğrultusunda tip ve özel deneylerde yapılmaktadır.
Kalite önceden planlanan şartlara uygunluk demektir.Bu sebeple, tüm ÖZGÖKÇE markalı ürünler
üretimin her aşamasında deneyimli mühendis ve teknisyenler tarafından istenilenkriterleri sağlayıp sağlamadığı yönünde kontrol edilir.

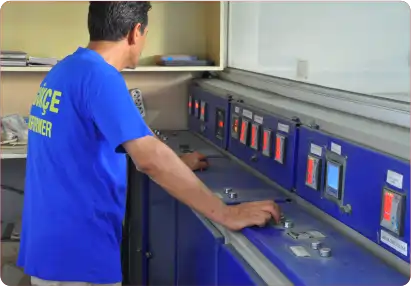

Tüm testler bilgisayar desteği ile gerçekleştirilmektedir.

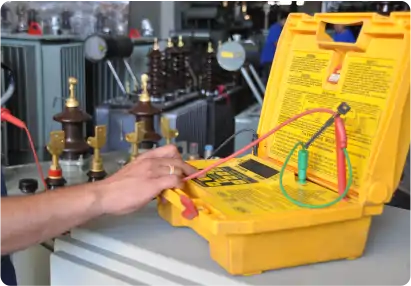

Rutin Testler
a-Sargı dirençlerinin ölçülmesi
b-Gerilim çevirme oranının ölçülmesi ve faz kaymasının kontrolü
c-Kısa devre empedansının ve yükteki kaybın ölçülmesi
d-Boştaki kayıp ve akımın ölçülmesi
e-Dielektrik rutin deneyler
Tip Testler
a-Sıcaklık artışı tip deneyi
b-Dielektrik tip deneyler
Özel Testler
a-Dielektrik özel deneyleri
b-Sargıların kendi arasında ve toprağa karşı sığalarının ölçülmesi.
c-Üç fazlı transformatörlerde sıfır bileşen empedansının ölçülmesi
d-Kısa devre dayanım deneyi (Yurtdışında yaptırılmaktadır)
e-Ses seviyelerinin ölçülmesi
f-Boştaki akım harmoniklerinin ölçülmesi
g-Sargıların toprağa karşı yalıtım direncinin ölçülmesi ve yalıtım sistemi sığalarının kayıp faktörünün ölçülmesi (tan )
· Anma gücü (kVA)
· Yüksek gerilim ve alçak gerilim nominal değerleri (kV)
· Yüksek gerilim kademe sayısı ve değerleri
· Bağlantı grubu
· İlave edilmesi istenen teçhizatlar
· Çalışacağı yer (Ortam sıcaklığı, rakım)
· Paralel çalışma durumu, varsa paralelinde çalışacağı transformatörün plaka bilgileri
· Uygulanacak standart/şartname
· Varsa özel koşullar
· Boşta kademe değiştirici
· Yağ doldurma ağzı ve kapağı
· Yağ boşaltma ve örnek alma vanası
· Yağ seviye göstergesi
· Biri kazan diğeri kapak üzerinde olmak üzere 2 adet topraklama terminali
· Termometre cebi
· Hava kurutucusu bağlantı flanşı
· Ark boynuzları (Eklatör çubukları)
. Çift kontaklı kadranlı termometre
· Hava kurutucusu
· İki eksen yönünde ayarlanabilen tekerlekler
· Klemens kutusu·
